供氣系統
產品詳情

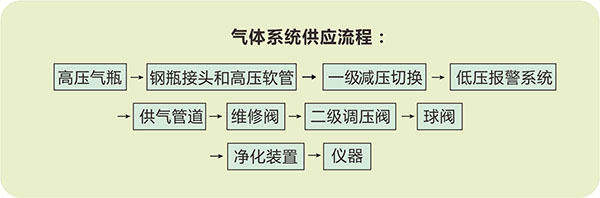

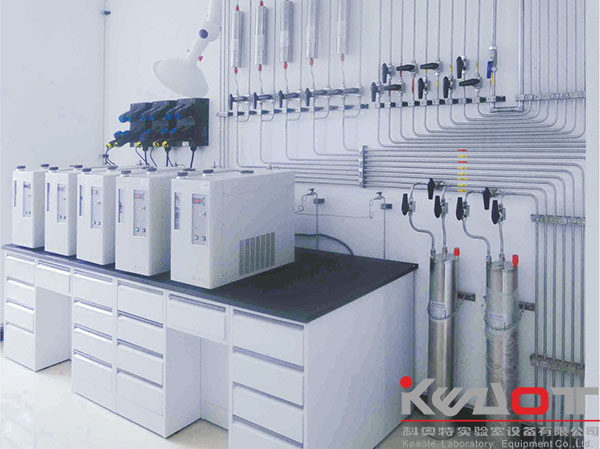

氣路供氣系統主要由氣源切換系統（一級減壓系統）、氣體低壓報警系統、管道及連接件系統、二級調壓系統、壓力表、球閥、氣體過濾純化系統等組成。對于一些易燃易爆氣體，如氫氣、乙炔等必須在主管路上安裝氣體回火防止器，防止火焰倒流。其余惰性氣體可根據需要增加單向閥，防止氣體回流到氣瓶發生爆炸危險。

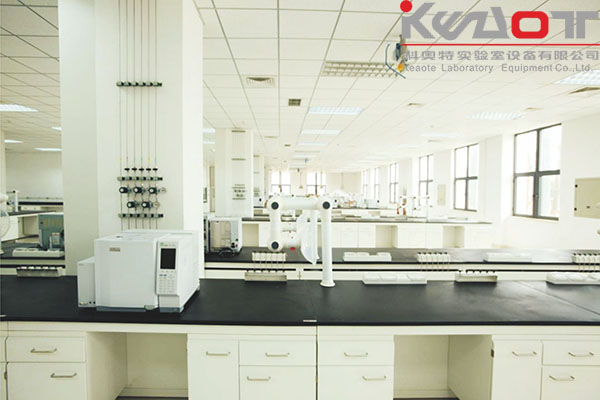

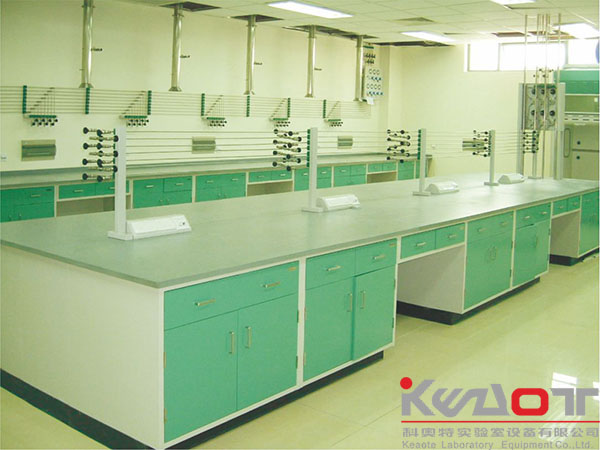

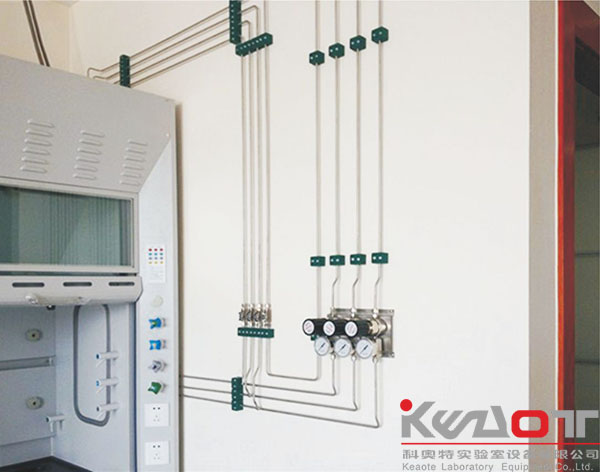

氣體均由氣瓶室管路集中后，從天花板上空延墻下來通往各實驗室需求點，氣瓶柜內設置有可燃氣體報警器，當可燃氣體探測器檢測到有氣體泄漏時，會自動報警同時打開排氣裝置排氣，保證實驗用氣人員的安全。氣瓶室設置在人流較少的區域內。
供氣系統工藝和材質
1、管路：為了保持氣體的純度及管道系統的氣密性，所有氣體管道、閥門、接頭都采用SS-316L不銹鋼，內外拋光，BA級別 ，全部都采用實驗室氣體管路專用材質。為了便于更換維修，管件與閥門連接全部采用雙卡套連接方式。
2、管道固定件采用不與金屬化學反應的高分子材料。

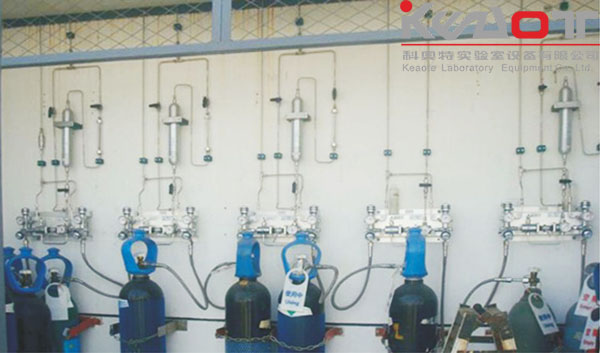

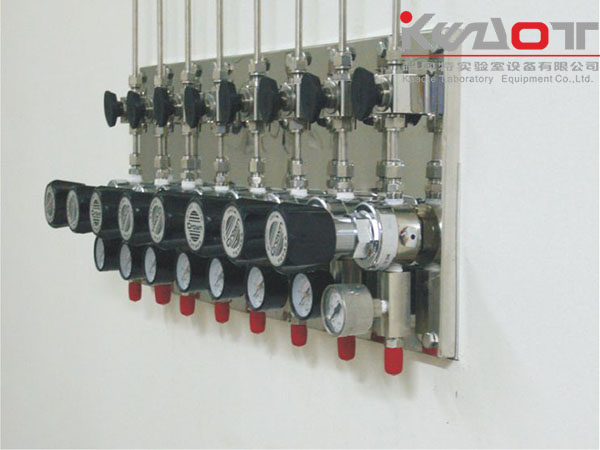

3、氣瓶切換系統，閥芯材料為SS316L不銹鋼，減壓閥前后均配置相應的壓力表，顯示壓力。接口1/4”FNPT氣瓶連接端規格適用于所有符合國際標準的氣瓶。
4、鋼瓶連接：鋼瓶與切換系統采用SS316L不銹鋼高壓金屬波紋管連接，軟管外管帶彈簧保護，內管不銹鋼絲纏繞，耐壓20Mpa。

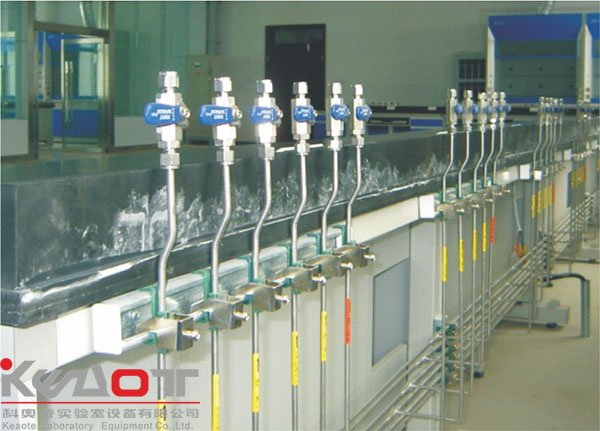

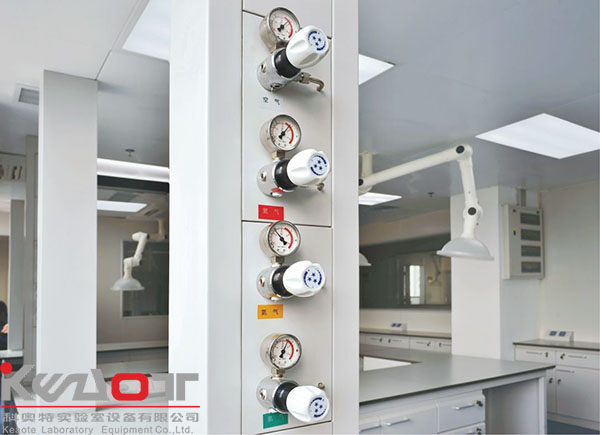

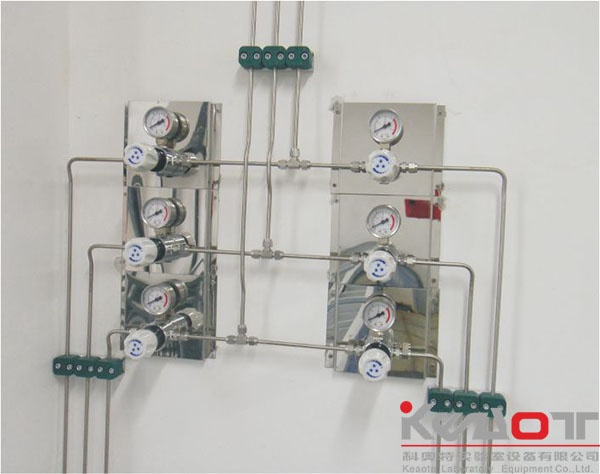

5、終端使用點：所有氣體進入使用儀器前均加裝球閥，同時在二次減壓閥前加裝開關球閥便于以后維護和更換。

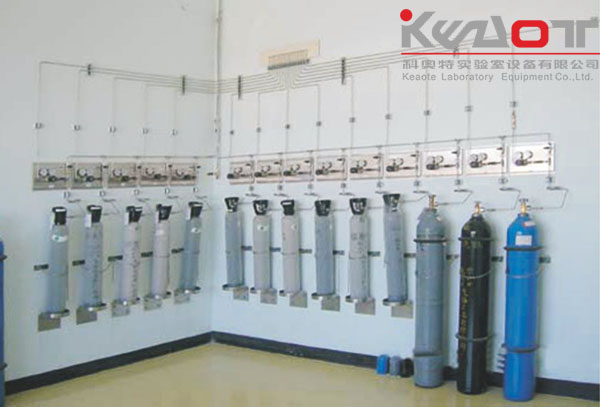

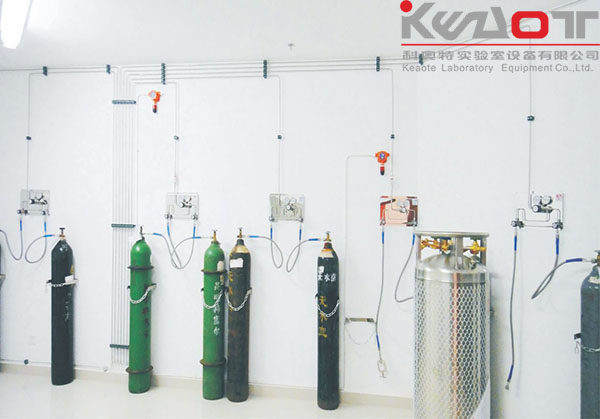

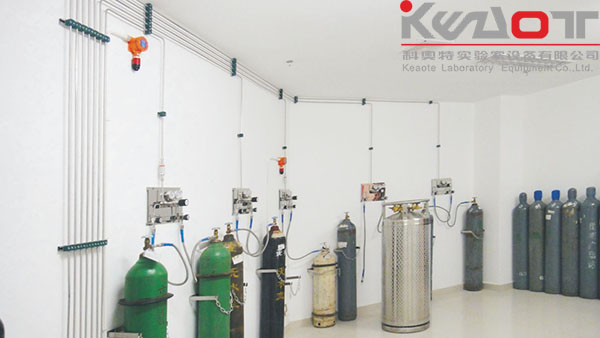

氣瓶室的設置
1、可燃與助燃氣體應分開放置。
2、相互間可能反應的氣體應分開放置。
3、同類不同濃度的氣體應盡量放置在一起。
4、氣瓶室設置有氣體泄漏報警器和自動低壓監控報警器。
5、在氣瓶室內設置備用氣瓶存放空間 ，氣瓶室耐火等級不得低于二級，房頂應為平面結構，外墻必須設有通氣孔或排氣窗，另外，房間內所有電氣裝置應采用防爆系列產品。30m 范圍內易燃物品要采取防明火措施。
